浅谈联轴器热套装配法

文章附图

  联轴器热套配备的本性道理是加热宽容件(孔),使其直径膨胀一个配合过盈值,而后装入被宽容件(轴),待冷却后,机件便抵达所需融合强度。本质上,加热膨胀值 比配合过盈值大,才能保证顺当安装而不致于在安装过程中因宽容件的冷却紧缩,出现轴与孔卡住的要紧事件。同时,为了保证拥有较大的啮协力——融合强度,热套配备的融合面要始末加工,但不要过分光亮,因为 的表面粗糙度(通常为Ra3.2),不受轴向移动而被压平,冷却以后,将使内外机件的融合强度较大,所能转达的扭距也较大。这种方式比静力压入法、动力压入法有较多的优势,关于用脆性原料制造的轮毂,选用温差配备法是十分合适的。

  温差配备法大多选用加热的方式,冷却的方式用的对照少。加热的方式有多种,有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤,也有的用烤炉来加热,配备现场多选用油浴加热和焊枪烘烤。油浴加热能抵达的 高温度取决于油的本性,通常在200℃下面。选用其余方式加热轮毂时,不妨使轮毂的温度高于200℃,但从金相及热处理的角度研究,轮毂的加热温度不能任意升高,钢的再结晶温度为430℃。假如加热温度超出430℃,会导致钢材内部组织上的转变,因此加热温度的封顶 小于为430℃。为了保险,所定的加热温度封顶应在为400℃下面。至于轮毂本质所需的加热温度,可根据轮毂与轴配合的过盈值和轮毂加热后向轴上套装时的要求进行计算。

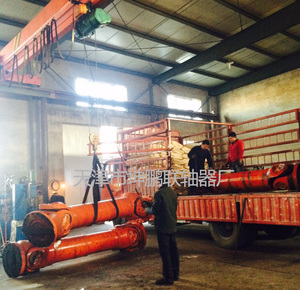

万向联轴器

  联轴器的轮毂在轴上配备完后,应仔细检验轮毂与轴的垂直度和同轴度。通常是在轮毂的端面和外圆配置两块百分表,盘车使轴转动时,观看轮毂的全跳动(包含端面跳动和径向跳动)的数值,判定轮毂与轴的垂直度和同轴度的状况。差异转速的联轴器对全跳动的要求值差异,差异型式的联轴器对全跳动的要求值也各不相同,可是,轮毂在轴上配备完后, 使轮毂全跳动的偏差值在设计要求的衙役界线内,这是联轴器配备的重点品质要求之一。

  形成轮毂全跳动值不符合要求的缘故很多, 先可能产生在制造时由于加工形成的偏差而关于现场配备而言,重点由于更正轮毂内孔表面时处理不当,使轮毂与轴的同心度产生偏差。此外一个缘故是有键联轴器在配备时,由于键的配备不当导致轮毂与轴差异轴。键的精确安装应当使键的两旁面与键槽的壁周密贴合,通常在配备时用涂色法检验,配合不好时不妨用锉刀或铲刀修复使其抵达要求。键上部通常有间隙,约在0.1-0.2mm控制。高速转动机械关于轮毂与轴的同轴度要求高,用单键联接不能得到高的同轴度,用双键联接或花键联接能使二者的同轴度得到改良。
